一、海苔檢測系統描述
本系統用于海苔產品生產過程中各種缺陷的檢測，系統采用進口工業相機，可以快速獲取產品圖像，通過圖像識別、分析和計算，給出合格\不合格品的判斷，并輸出相應OK/NG 信號提示，以便于設備剔除對應的次品。
二、海苔檢測系統設計方案
西安�？艘装罟怆娍萍加邢薰净跈C器視覺圖像處理技術研發的海苔缺陷檢測系統，具有高精度、高速、多樣品化的特點。此方案分兩條產線檢測。每條產線有一個面陣檢測、兩個線陣檢測。面陣相機對產品的空穴、尺寸進行檢測；線陣相機分別檢測產品正反面的異物。視覺模塊安裝到檢測位上，當海苔到檢測位時，視覺模塊進行采圖檢測并將信號傳輸給控制模塊，并通過通信模塊輸出判斷信號。
三、系統主要功能
1.自動完成被檢產品與相機獲取圖像同步；
2.對產品圖像進行自動存儲，可進行歷史查詢；
3.異常時可提供聲、光報警，并可控制設備停機；
4.系統有自學習功能，且學習過程操作簡單。

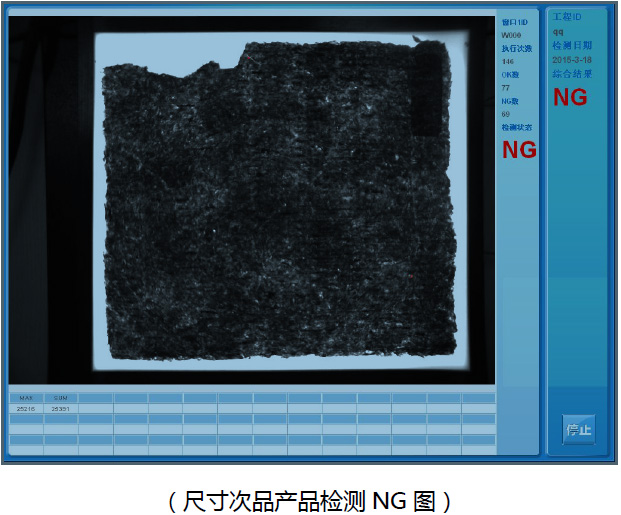

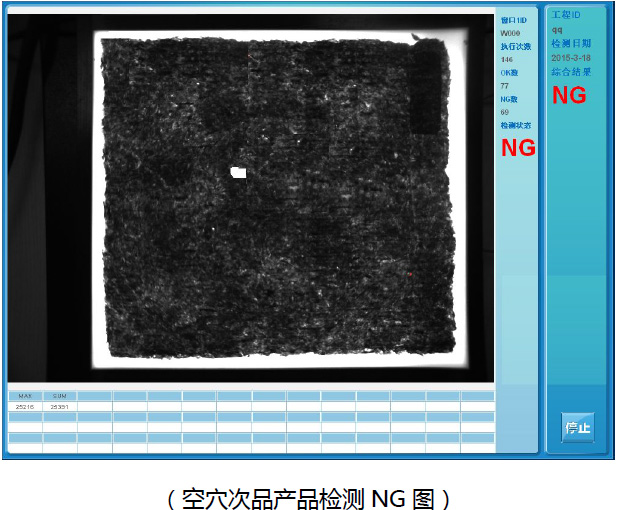

四、系統檢測界面

|
