线束加工知识基本介绍-Part1
- 作者: 深华
- 来源: 缆仕特电子
- 日期 : 2024-04-08
一、线束简介
二、线束的基本构成
三、电线的识别
四、端子的基本结构
五、插件的基本结构
一、线束简介
我们生产的线束包括：
汽车仪表板线束（main）
发动机线束（engine）
机舱线束（front）
底盘线束（floor）
顶灯线束（roof）
门线束（door）
电瓶线（battery）以及其他功能线束。
汽车线束就象人身上的神经和血管一样复杂和精细，而且对质量要求特别严格，因为产品直接关系到人的生命。

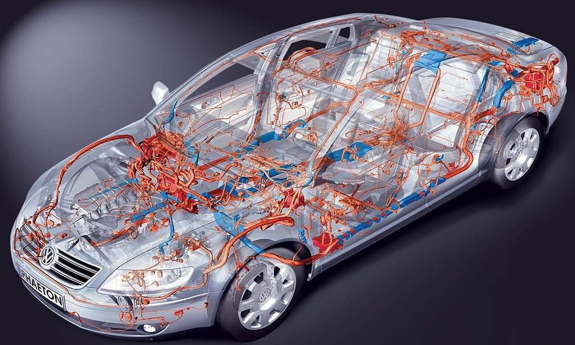

汽车线束总体布置图:
二、线束的基本构成
线束主要是由4大部分组成：电线、端子、插件及各种附料
2.1、电线：WIRE——传导电流的作用。
2.2、端子：TM’L——传导电流及连接插件的作用。
2.3、插件：HS’G——绝缘及连接器的作用。
2.4、附料：———— ?；ず投ㄎ蛔饔?。
三、电线的识别
3.1 我公司主要汽车线束产品的电线类别为日标系列导线。

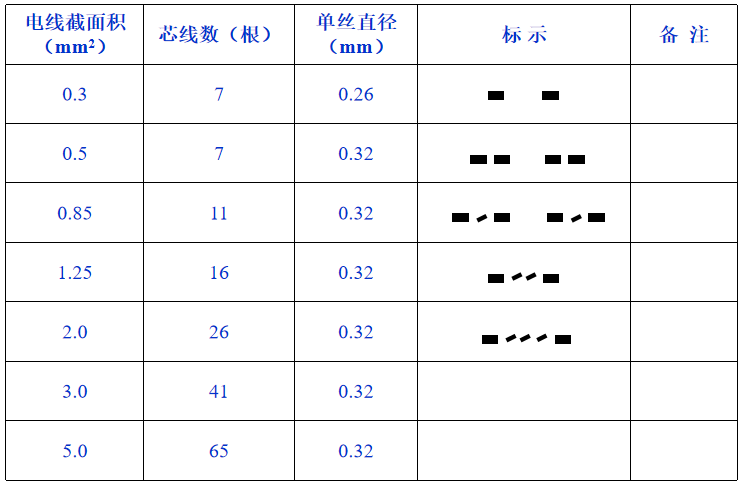

导线规格如下表所示：
3. 2 电线的种类、材料、用途和名称含义
3.2.1.日标电线 AV---AUTOMOBILE LOW VOLTAGE VINYL
主要构造及功能：作为汽车用低压电线，内部芯线用绞合电线，线径为0.32MM的软铜线，绝缘皮厚度是0.6-2.2MM,有柔软性，耐油性，耐燃性的特点。
AVS---AUTOMOBILE LOW VOLTAGE VINYL SLIM 主要构造及功能：导体的构造与AV一致，但绝缘特性使用好的PVC,减少绝缘体厚度的电线（薄软型），所以比AV材质好，具有机械性硬度，耐磨损，耐油性，外径小，配线面积也少的优点。
AVSS---AUTOMOBILE LOW VOLTAGE VINYL SUPER SLIM 主要构造及功能：铜芯是软铜0.3-2.0SQ,绝缘材料采用PVC，厚度是0.3MM，具有机械性硬度，耐磨损，耐油性，外径小占空间也少，方便于密集配线的优点。
AEX---AUTOMOBILE LOW VOLTAGE-POLYETHYLENE CROSSLINKED 主要构造及功能：铜芯是退火软铜, 绝缘材料采用交联聚乙烯耐温材料，耐油性，耐腐蚀性，耐磨擦性同时具有卓越的耐高低温性能。
AESSXF---AUTOMOBILE LOW VOLTGE-POLYETHYLENE SUPER-SLIM-CROSSLINKED-SOFT铜芯是退火软铜，绝缘层为薄壁铰链聚乙烯耐温材料，具有耐高低温性能，芯线为细线软结构。
AVSF---AUTOMOBILE LOW VOLTAGE VINYL SLIM 主要构造及功能：铜芯材料、绝缘结构同AVS一致，铜芯为精炼细线软结构。
AVX---AUTOMOBILE LOW VOLTAGE VINYL-CROSSLINKED 主要構造及功能：铜芯为退火或镀锡标准软铜，绝缘材料采用交联聚氯乙烯，采用交联结构提高了导体绝缘材料的耐热性能。
AVSS-T---AVSS TWIST AVSS结构双绞线 APEX-BS---SLOW-STRAY CAPACITANCE CROSS-LINKED POLYTHYLENE INSULATION BRAIDED SHIELD LOW-VOLATGE CABLE FOR AUTOMOBILE.汽车用低寄生电容交联聚乙烯绝缘低压屏蔽线。

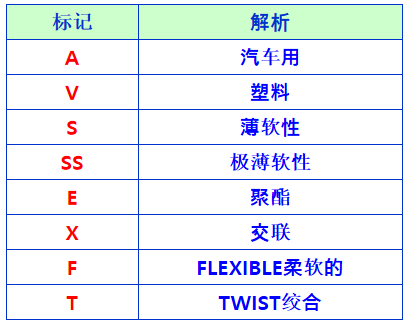

3.2.2 各部分名称含义:
2.2.电线表面印字内容

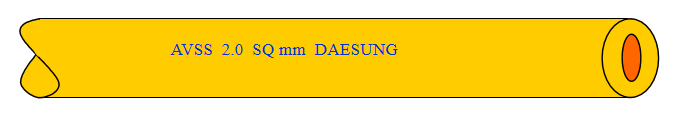

电线表面的印刷内容说明
AVSS表示电线材质
2.0表示电线的规格
SQ mm电线规格的单位
DAESUNG制作电线厂家的名称
（备注:一些特殊材质的电线,表面没有符号标识,只有印字. 如:AESSXF 0.3SQ 材质的表面印字是 AESSXF 0.3SQ MM 生产厂家）
3. 2电线颜色识别

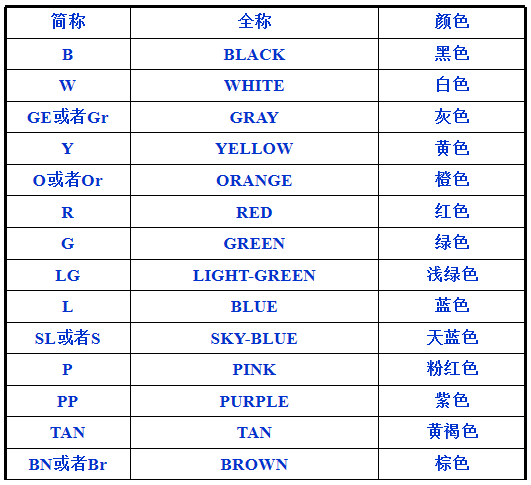

3.2.1电线的颜色多采用英语的第一个大写字母，见下表（想了解更多参考《汽车线束颜色对照表》）

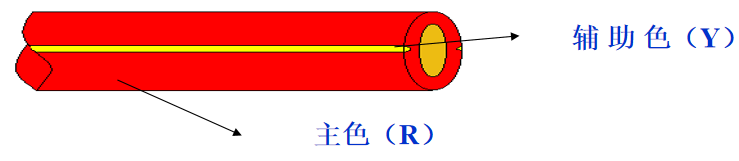

3.2.2双色线的识别 我们不光有单色线，还有双色线，如R/B——红/黑线
3.3 不同颜色的电线可以区分线束的不同作用。（想了解更多参考《汽车线束颜色代码表示的含义》）
如：黑线主要用于接地和启动，红线主要用于照明，黄色线 主要用于连接仪表，其他线主要用于传导电流信号。
3.4其他电线 TWIST线—双绞线，是由两根AVSS线绞合而成，主要用于汽车的音响部位以及屏蔽线等。

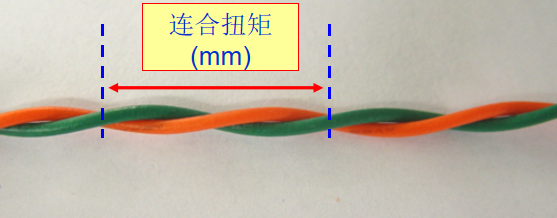

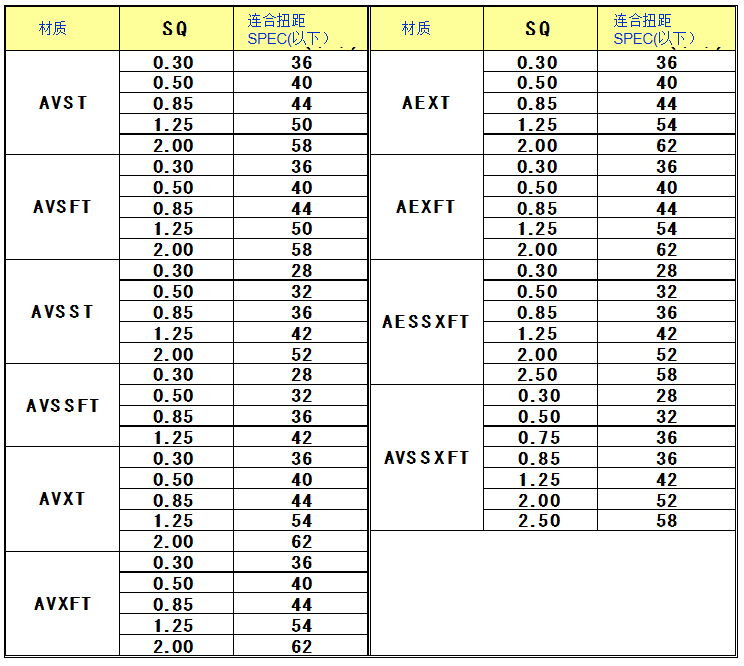

3.4.1 各种材质的电线的绞距
本期介绍线束加工知识基本介绍part1
下期请关注线束加工知识基本介绍part2
