电线电缆的基本知识
- 作者: 深华
- 来源: 缆仕特电子
- 日期 : 2024-02-23
1. 电线电缆的普通释义
电线 : 传导电能使用的载体。
电线电缆是用以输电（磁）能、信息和实现电磁能转换的线材产品。
（ 1 ）导体
导体是电线电缆的导电部分，用来输送电能，是电线电缆的主要部分。
（ 2 ）绝缘层
绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离，保证电能输送，
是电线电缆结构中不可缺少的组成部分。
（ 3、6、7 ）?；げ?/font>
?；げ阌煽估奚?、缠绕棉纸和护套组成，作用是?；さ缦叩缋旅馐芡饨缭又屎退值那秩?，以及防止外力直接损坏电缆。
（ 4、5）屏蔽层
在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。 6KV 及以上
的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。
（ 1 ）电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根
绝 缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由
芯线、绝缘包 皮和?；ね馄と鲎槌刹糠肿槌?/font>
（ 2 ）直径小的叫“线”；直径大的叫“缆”。
（ 3 ）结构简单的叫“线”；结构复杂的叫“缆”。
随着使用范围的扩大，很多品种“线中有缆”，“缆中有线”。所以没有必要严格区分。
在日常习惯上，人们把家用布电线叫做电线，把电力电缆简称电缆。
4.常见的认证体系
UL认证是美国加拿大的电线标准，一般涉及到出口的产品都要求使用该认证。
3C认证是我们国内强制性的认证。
VDE认证是欧盟国家强制性的认证，一般涉及到出口欧洲的产品都要求使用该认证。
UL 认证系列主要型号为：

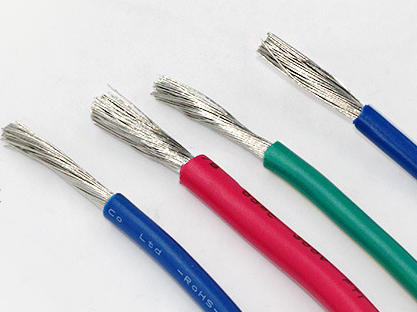

单芯电子线： 1007 ， 1015 ， 1569 ， 1061 ， 1571 ， 1430 等

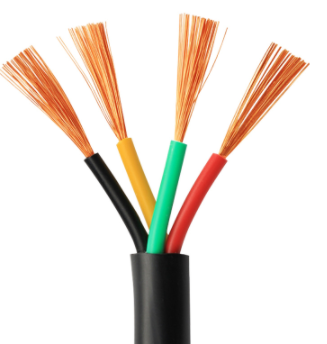

多芯护套线： 2464 ， SJT ， SVT 、 RVV 、 RVSP 、 SYV 等
单芯屏蔽线： 1185 ， 1533 等
多芯屏蔽线： 2547 ， 2854 等
并排线： 2468( 双并线，红白排）， SPT ， 20288 等
双层绝缘线： 1672 ， 1617 等，

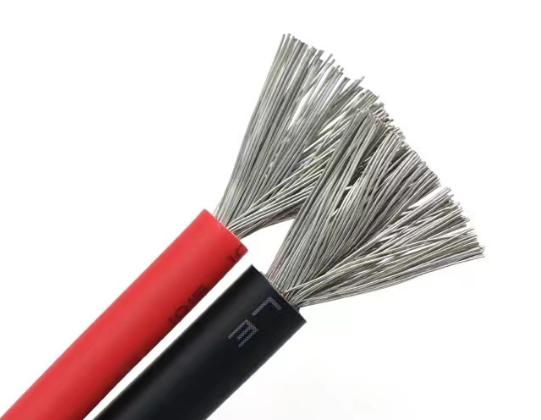

硅胶高温线： 3122 ， 3239 ， 3135 等
铁氟龙高温线： 1332 ， 1330 等
低烟无卤电线： 3321 ， 3266 等

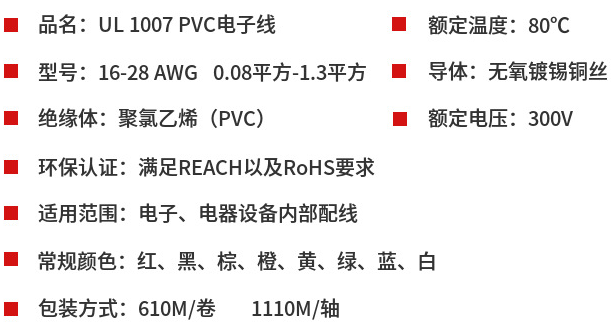

上图为UL1007 电线的具体规格对照表

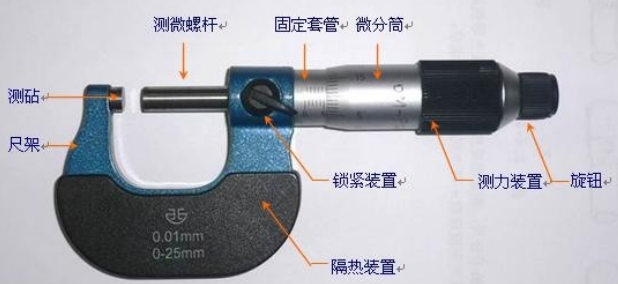

5.常用测量工具：千分尺，主要测量铜丝直径大小及包带厚度（精确到0.001mm）
6.电线截面积的计算
截面积指的是电线所有铜丝的横截面积.
计算公式： 截面积=铜丝根数*每根铜丝的截面积
以 1015-18A 35/0.17 AS 这款电线为例：
1. 公式分解
① 圆的面积计算公式：π*R2
② 半径R 等于铜丝直径D/2
③ 铜丝直径D 等于 0.17
④ 圆的面积： π*D/2*D/2=3.14159/4*0.17*0.17
⑤ 圆的面积： 0.7854*0.17*0.17
2. 截面积为： 35*0.17*0.17*0.7854=0.794 平方毫米
电线 : 传导电能使用的载体。
电线电缆是用以输电（磁）能、信息和实现电磁能转换的线材产品。
- 电线的基本结构组成
（ 1 ）导体
导体是电线电缆的导电部分，用来输送电能，是电线电缆的主要部分。
（ 2 ）绝缘层
绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离，保证电能输送，
是电线电缆结构中不可缺少的组成部分。
（ 3、6、7 ）?；げ?/font>
?；げ阌煽估奚?、缠绕棉纸和护套组成，作用是?；さ缦叩缋旅馐芡饨缭又屎退值那秩?，以及防止外力直接损坏电缆。
（ 4、5）屏蔽层
在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。 6KV 及以上
的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。
- 电线与电缆的区分
（ 1 ）电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根
绝 缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由
芯线、绝缘包 皮和?；ね馄と鲎槌刹糠肿槌?/font>
（ 2 ）直径小的叫“线”；直径大的叫“缆”。
（ 3 ）结构简单的叫“线”；结构复杂的叫“缆”。
随着使用范围的扩大，很多品种“线中有缆”，“缆中有线”。所以没有必要严格区分。
在日常习惯上，人们把家用布电线叫做电线，把电力电缆简称电缆。
4.常见的认证体系
UL认证是美国加拿大的电线标准，一般涉及到出口的产品都要求使用该认证。
3C认证是我们国内强制性的认证。
VDE认证是欧盟国家强制性的认证，一般涉及到出口欧洲的产品都要求使用该认证。
UL 认证系列主要型号为：
单芯电子线： 1007 ， 1015 ， 1569 ， 1061 ， 1571 ， 1430 等
多芯护套线： 2464 ， SJT ， SVT 、 RVV 、 RVSP 、 SYV 等
单芯屏蔽线： 1185 ， 1533 等
多芯屏蔽线： 2547 ， 2854 等
并排线： 2468( 双并线，红白排）， SPT ， 20288 等
双层绝缘线： 1672 ， 1617 等，
硅胶高温线： 3122 ， 3239 ， 3135 等
铁氟龙高温线： 1332 ， 1330 等
低烟无卤电线： 3321 ， 3266 等
上图为UL1007 电线的具体规格对照表
5.常用测量工具：千分尺，主要测量铜丝直径大小及包带厚度（精确到0.001mm）
6.电线截面积的计算
截面积指的是电线所有铜丝的横截面积.
计算公式： 截面积=铜丝根数*每根铜丝的截面积
以 1015-18A 35/0.17 AS 这款电线为例：
1. 公式分解
① 圆的面积计算公式：π*R2
② 半径R 等于铜丝直径D/2
③ 铜丝直径D 等于 0.17
④ 圆的面积： π*D/2*D/2=3.14159/4*0.17*0.17
⑤ 圆的面积： 0.7854*0.17*0.17
2. 截面积为： 35*0.17*0.17*0.7854=0.794 平方毫米
