线束的组成及分类
- 作者: 深华
- 来源: 缆仕特电子
- 日期 : 2024-02-23
什么是线束?
答:线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外面再塑压绝缘体或外加金属壳体等，以线束捆扎形成连接电路的组件。线束的应用范围?

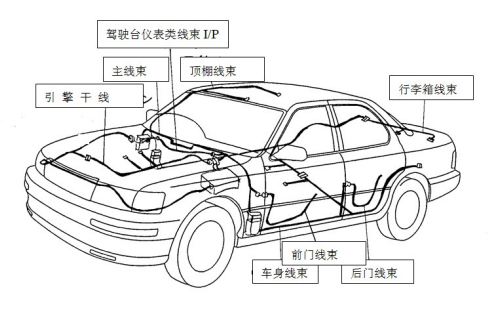

答:线束产业链包括电线电缆、连接器、加工设备、线束制造和下游应用产业，线束应用非常广泛，可用在汽车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面。线束的分类：
左前门线束 Front Left Door harness右前门线束 Front Right Door harness
后门线束 REAR Door harness
顶棚线束 ROOF harness
后背门线束 ( 行李箱线束 ) TRUNK Door harness
天线线束 Antenna cable
前保险杠线束 Front bumper harness
后保险杠线束 REAR bumper harness
正极电缆 Positive cable
负极电缆 Negative cable

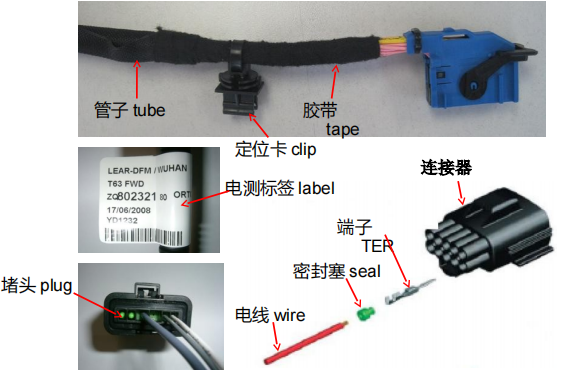

线束的组成：
线束主要由电线+连接器+端子、堵头+胶带组成
一、线束连接器种类繁多，根据不同的要求，可分为防水和不防水两大类。
连接器要通过对接锁止来实现其功能。与连接器相关的材料有锁止片、盖子、定位夹、扎带等。

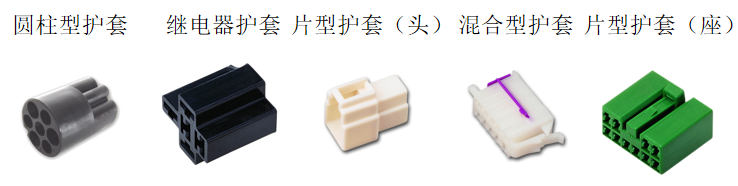

护套是指由塑料注塑而成的连接器，起到?；ち拥愫土痈髦钟玫缙髯饔?。

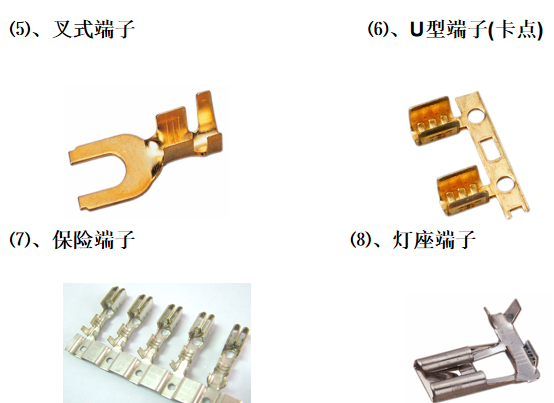

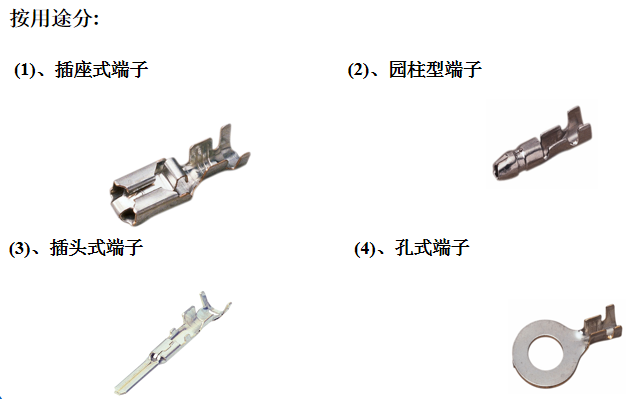

二、端子按照不同用途可以分成以下几种
注意事项：
端子在插入作业时，上下移动端子插入护套，如果用的力量过大端子会造成如下图所示的向上、向下弯曲。
这样的端子电线绝对禁止使用或返修：
⑴、在端子弯曲的状态下组装护套，则和对手端子不能嵌合。
⑵、修复后的端子即使前端没有折断，也是非常脆弱，以后也会折断。
三、胶带根据耐温等级不一样，可以分 T2，T3，T4 的温度等级。
根据胶带的材质有 PVC 、棉质、聚酯、纸胶带等；胶带规格有 9mm 、 15mm 、 19mm 等；
胶带颜色众多，有黑色、白色、绿色、红色、黄色。

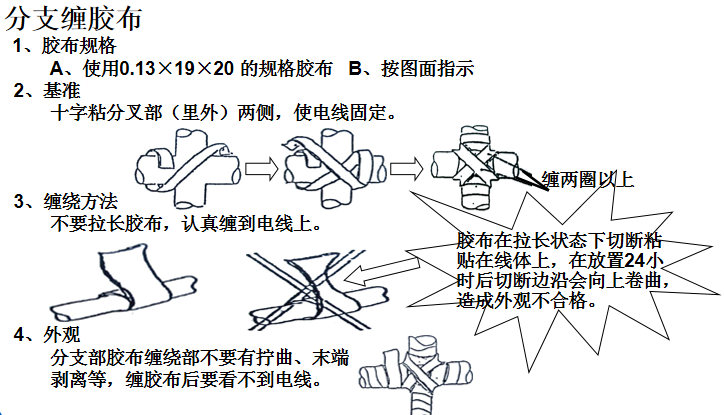

彩色胶带一般用做标识。纸胶带一般用于回折支路和包扎。防水胶带用于粘贴铰接点和特殊所用。
