IDC排线的六种压接方式
- 作者: 深华
- 来源: 缆仕特电子
- 日期 : 2023-08-25
IDC排线两端的六种压接方式
IDC连接器也被称为绝缘位移连接器，是?种常见的连接器，它内置的端子上设有刀片状结构，在连接软排线时，通过该刀片状结构刺破软排线的绝缘层并且与软排线中的金属导线接触，使其连接高效且简单。
IDC连接器也被称为绝缘位移连接器，是?种常见的连接器，它内置的端子上设有刀片状结构，在连接软排线时，通过该刀片状结构刺破软排线的绝缘层并且与软排线中的金属导线接触，使其连接高效且简单。
IDC 连接器压接排线时，有六种压接?法：

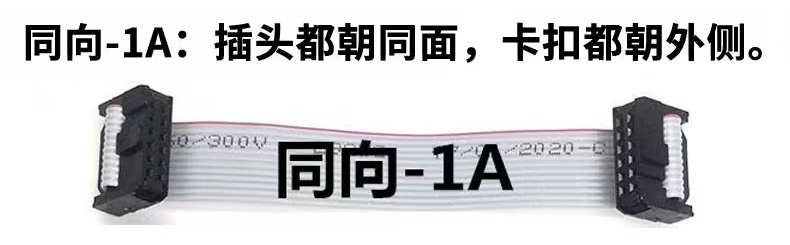

同向-1A：FC插头都朝同一个面，卡扣凸点都朝外侧。

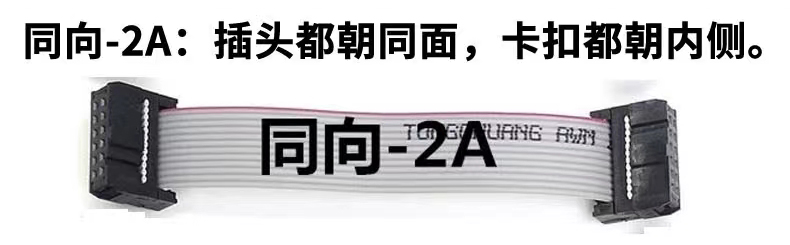

同向-2A：FC插头都朝同一个面，卡扣凸点都朝内侧。

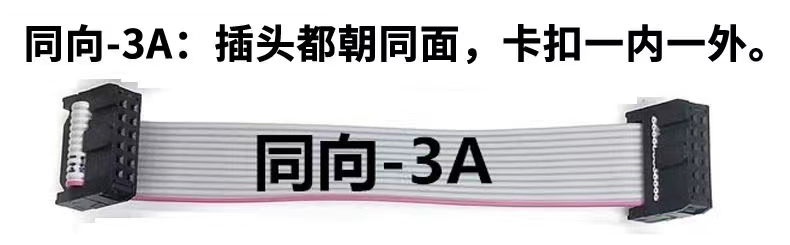

同向-3A：FC插头都朝同一个面，卡扣凸点一内一外。

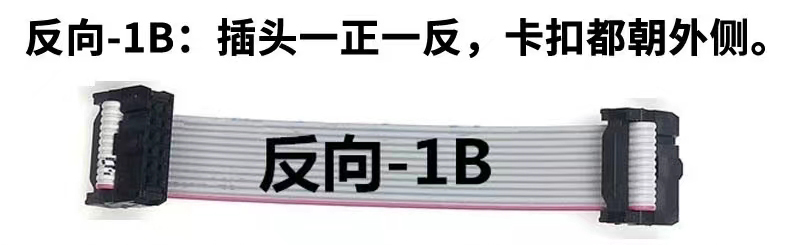

反向-1B：FC插头一正一反，卡扣凸点都朝外侧。

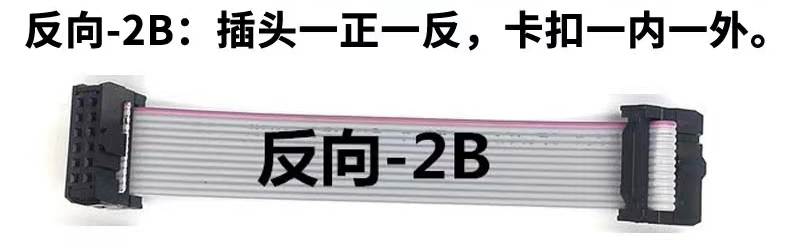

反向-2B：FC插头一正一反，卡扣凸点一内一外。

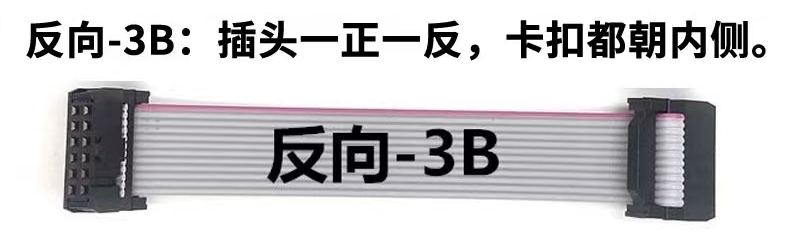

反向3B：FC插头一正一反，卡扣凸点都朝内侧。
文字描述可能描述不太清楚，下面6幅图解供大家参考：
选择我们的产品，为您的安全用电保价护航，采用新国标线材，满足多方认证，从根本上保证了品质要求，多种检测方式，确保每一根都是高品质。
同向-2A：FC插头都朝同一个面，卡扣凸点都朝内侧。
同向-3A：FC插头都朝同一个面，卡扣凸点一内一外。
反向-1B：FC插头一正一反，卡扣凸点都朝外侧。
反向-2B：FC插头一正一反，卡扣凸点一内一外。
反向3B：FC插头一正一反，卡扣凸点都朝内侧。
文字描述可能描述不太清楚，下面6幅图解供大家参考：
